パンチングメタルをお使いの方必見!!
従来のパンチングメタルでこんなお困りごとはございませんか??

  1. 板厚が薄くてすぐに破れる。
  2. 板厚が薄くて圧力に耐えられない。
  3. 板厚・孔径を維持したまま開孔率を上げたい。

これら全ての問題を解決する手段が、「奥谷金網製作所」には存在します!
→それが「スーパーパンチング」です!!!

スーパーパンチングの
特徴

スーパーパンチング

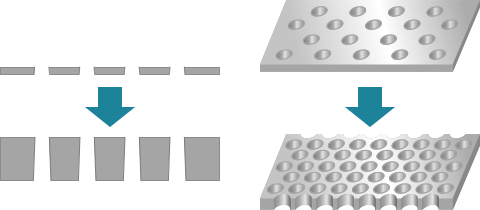

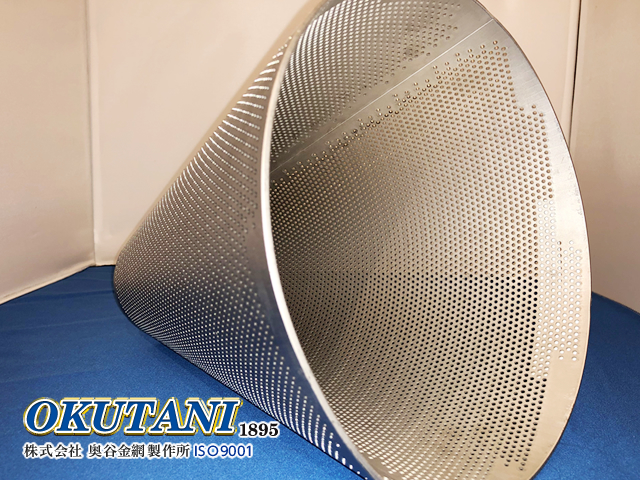

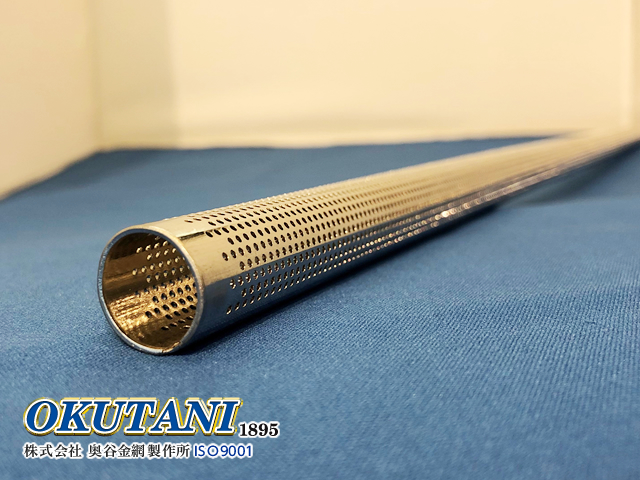

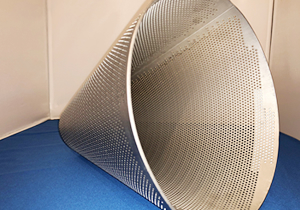

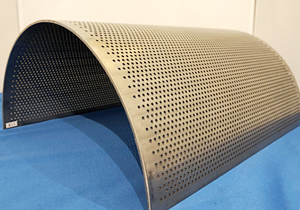

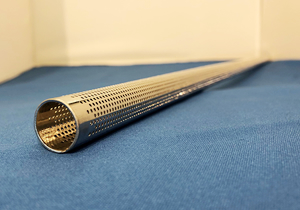

  1. 一般的にプレス加工では製作不可とされている、
    板厚より小孔径・小ピッチの孔を開けることが出来ます。
  2. 従来のパンチングメタルより、板厚を維持したまま
    狭いピッチのものが製作可能であります。

    (板厚を維持したまま開孔率を上げることが出来ます。)

スーパーパンチングの
長所

  1. 従来より板の厚みが増す分、摩耗の激しい場所でも長持ちします
    高耐久・長寿命
  2. 従来より板の厚みが増す分、高い圧力にも耐えられます
    高耐圧・長寿命

    ※従来、孔径2mmかつピッチが3mmのパンチングの板厚は1.5tが最大
    →スーパーパンチングなら孔径2mm、ピッチ3mmを維持したまま、板厚3tのパンチングが可能です。(板厚が2倍に)
  3. 開孔率を上げることで、ふるい等の効率が上がります
    生産効率の向上

    ※従来、板厚3tに直径3mmの孔を開ける場合、ピッチは5mmが限界(開孔率:32.6%)
    →スーパーパンチングなら板厚3t、孔径3mmを維持したまま、ピッチ4mmのパンチングが可能です。(開孔率:51%)

コストメリット

生産効率の向上

パンチングメタルの耐久が上がり長持ちすることで、交換頻度を抑えることが可能です。

機械を止める回数が大幅に下がることによる、生産効率と能力の向上が図れます。

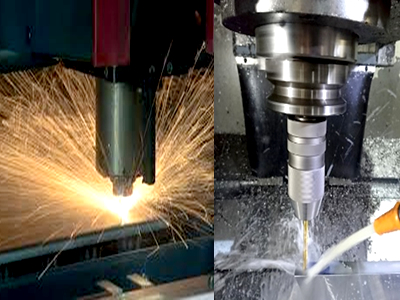

レーザー・切削機械加工よりコストダウン

これまでは、プレス加工で製作ができなかった為、レーザーや切削機械加工で一つ一つ孔を開ける必要がありました。

「スーパーパンチング」ならプレス加工で複数の孔を一気に開ける為、加工時間の大幅な短縮が可能となり、レーザー・切削機械加工より低価格・短納期での製作が可能に!

使用用途

※大幅な耐久性・耐圧性・軽量化が要求される製品や箇所にご使用頂けます。

  • ※破砕機用フィルター
  • ※遠心分離器用フィルター
  • ※ストレーナー

納入実績

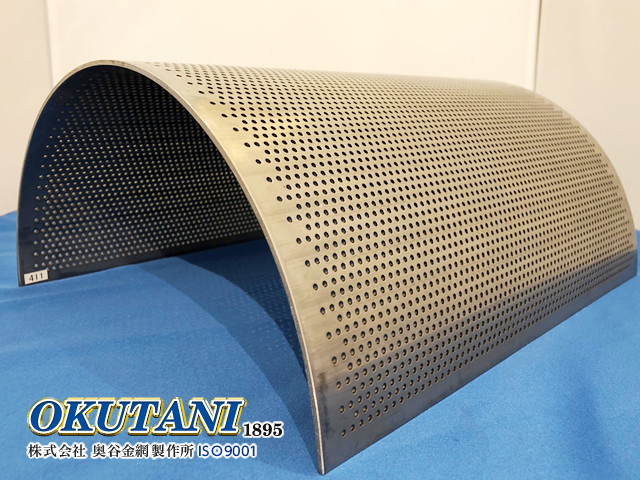

①造粒機

A社様 肥料メーカ-向け
使用用途:造粒機用フィルターとして使用
従来仕様:SPHC-P 1.6t×D2×P3.5 60°チドリ
 問題点:パンチングメタルの耐久性が弱く、フィルターがすぐに摩耗して破れる。

スーパーパンチング仕様:SPHC-P 2.3t×D2×P3.5 60°チドリ

→フィルターの交換頻度が30分に1回から2日に1回へと大幅に減少した。
フィルターの交換頻度が従来のものに比べて1/16に減少したことで、生産効率が大幅に向上した。また、フィルター自体にかかるコストが大幅に抑えられた。

②整流用スクリーン

B社様 自動車メーカー向け
使用用途:風洞実験を行う際の整流用スクリーンとして使用。
従来仕様:SUS304 0.5t×D0.75×P1.19 60°チドリ
 問題点:スクリーンが風圧に耐えられない。

スーパーパンチング仕様:SUS304 1t×D0.8×P1.6 60°チドリ

→スクリーンの耐圧性が増し、風圧に耐えれるようになった。

③粉体コーティング機

C社様 粉粒体装置メーカー向け
使用用途:錠剤の表面に粉体をコーティングする際のフィルターとして使用。
従来仕様:SUS304 2t×D3×P5 60°チドリ (開孔率:32.7%)
 問題点:従来の板厚と孔径を維持したまま、開孔率を上げたい。

スーパーパンチング仕様:SUS304 2t×D3×P4 60°チドリ(開孔率:51%)

→従来の板厚と孔径を維持したまま、ピッチを狭くすることで開孔率が上がった。
その結果、錠剤へのコーティング加工時の効率が上がり、加工時間の大幅な短縮に繋がり生産コストが下がった。

日本国内・世界でも
注目を集める
「スーパーパンチング」

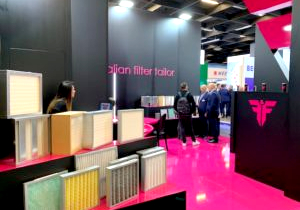

  • ドイツ・2019年「FILTECH 2019年」
  • 日本・2019年「2019NEW環境展」
  • 中国・2018年「上海フィルター展」

奥谷金網の挑戦

2009年に誕生した「スーパーパンチング」。今まで以上に「板厚より小さい孔」、「狭いピッチ」のものを製作する為、日々試行錯誤を繰り返しています。
2018年の秋には、板厚の半分の孔径の孔(6t×D3、2t×D1)が開いているパンチングメタル「超スーパーパンチング」の試作加工にも成功しました。

我々「奥谷金網製作所」は世界一の技術力に向かって、より高難度の加工に挑み続けます。

スーパーパンチング標準金型リスト

カタログNo 板厚 孔径 ピッチ 開孔率 在庫 切売加工
最大寸法
3010 1.0t Φ0.75 1.5 22.7%
3015 1.0t Φ0.75 2 12.7%
3020 1.0t Φ0.8 1.6 22.7% 500×1000
3023 1.0t Φ0.9 2 18.3%
3025 1.2t Φ1.0 2 22.7% 1000×1000
3028 1.2t Φ1.0 3 10.1% 1000×2000
3029 1.5t Φ1.0 2 22.7% 500×1000
3030 1.5t Φ1.0 3 10.1%
3033 1.5t Φ1.0 2.5 14.5%
2033 1.5t Φ2.0 3 40.3% 1000×2000
3173 1.5t Φ5.0 6 63.0% 1000×2000
3040 2.0t Φ1.2 2.4 22.7%
3045 2.0t Φ1.5 3 22.7% 1000×1000
3050 2.0t Φ2.0 3 40.3% 1000×1000
1022 2.0t Φ2.0 4 22.7% 1000×2000
2035 2.0t Φ3.0 4 51.0% 1000×2000
3060 2.5t Φ1.5 3 22.7%
3065 2.5t Φ2.0 3.5 29.6%
3070 3.0t Φ2.0 3 40.3%
3075 3.0t Φ2.0 4 22.7%
3080 3.0t Φ2.5 5 22.7%
3090 3.0t Φ3.0 4 51.0% 1000×1000
3095 3.0t Φ4.0 5 58.0%
3100 4.0t Φ3.0 5 32.6% 1000×2000
3105 4.0t Φ3.5 6 30.8%
3110 4.0t Φ4.0 6 40.3%
3150 5.0t Φ4.0 8 22.7%
3155 5.0t Φ4.5 9.5 20.3%
3170 6.0t Φ4.5 10.5 16.6%
3175 6.0t Φ5.0 8 35.4% 1000×1000
3180 6.0t Φ6.0 9 40.3%

※配列は60°千鳥になります。
※スーパーパンチングの上記在庫品は、カット販売可能です。
