電子ビームドリル加工は、真空状態で高圧電流を使って発生させた電子ビームを、磁力で対象物へと誘導し、衝突の際の熱で気化されて孔を開ける技術です。
特に 10 分の 1 ミリ単位の小さ孔径の孔を高い精度で大量にあける加工に適しております。

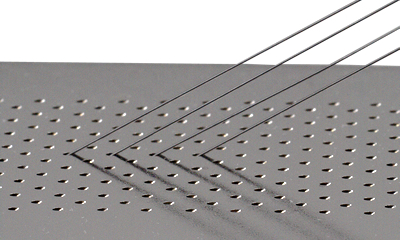

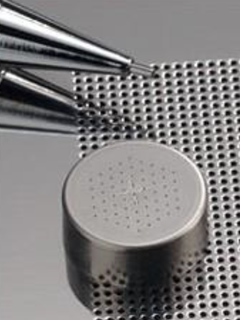

電子ビームドリル加工の特徴
- 高速な加工が可能 (最大 1,500 孔/秒)
- 正確な孔径・孔ピッチの加工が可能
- 材質や硬さ、表面状態に影響されない
- 高いアスペクト比(最大25)
- 斜め穴加工が可能
素 材
殆どの金属とセラミックの加工が可能
標準加工孔径
φ0.1㎜から φ1.0 ㎜
アスペクト比
最大25
例えばφ0.1 ㎜の孔なら材料の板厚は 2.5 ㎜迄対応
板 厚
0.45㎜から 9.5 ㎜
最大加工寸法
円筒状：φ863 ㎜ x 1,016 ㎜
シート状：2,712 ㎜ x 1,016 ㎜

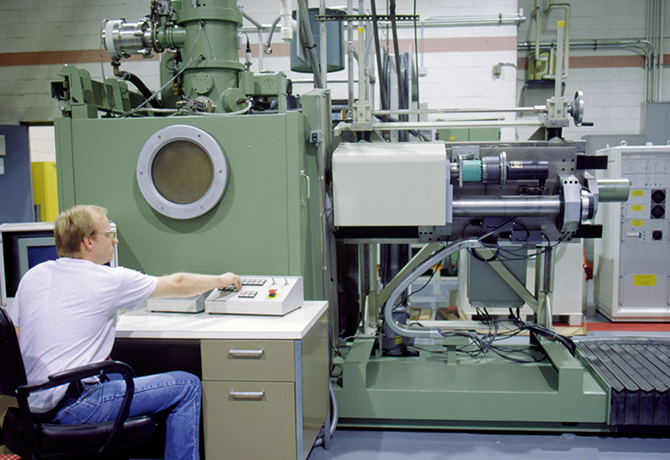

機械写真 保有台数 5 台

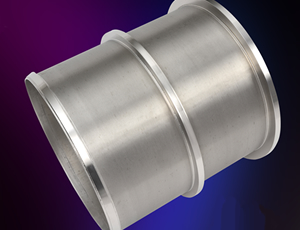

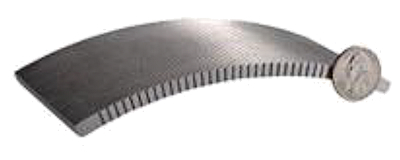

製品写真
再生プラスチック用
レーザーフィルター
製紙用
スクリーンバスケット
ガラス繊維用

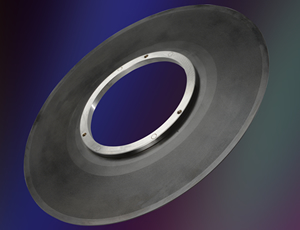

スピナー
最大開口率
300系、400系ステンレスでの標準加工孔径と板厚及び最大開口率
| 26 Gauge |
24 Gauge |
22 Gauge |
20 Gauge |
16 Gauge |
14 Gauge |
13 Gauge |
12 Gauge |
11 Gauge |
10 Gauge |
|
| 0.45t m/m |
0.60t m/m |
0.74t m/m |
0.90t m/m |
1.51t m/m |
1.91t m/m |
2.29t m/m |
2.68t m/m |
3.05t m/m |
3.43t m/m |
|
| 0.10 mmφ | 30.0% | 28.0% | 25.0% | 20.0% | 10.0% | 8.6% | 8.1% | 7.6% | ／ | ／ |
| 0.15 mmφ | 31.5% | 30.0% | 26.0% | 22.0% | 18.0% | 12.0% | 12.0% | 12.0% | 12.0% | 10.0% |
| 0.20 mmφ | 33.0% | 29.0% | 25.0% | 21.0% | 17.0% | 15.0% | 15.0% | 15.0% | 15.0% | 12.0% |
| 0.30 mmφ | 34.5% | 31.5% | 28.5% | 25.5% | 22.5% | 20.0% | 20.0% | 20.0% | 20.0% | 18.0% |
| 0.40 mmφ | 36.0% | 32.7% | 30.8% | 28.6% | 24.0% | 22.0% | 22.0% | 22.0% | 20.0% | 18.0% |
| 0.50 mmφ | 37.5% | 34.7% | 32.8% | 30.6% | 28.1% | 25.3% | 25.0% | 24.0% | 22.1% | 20.0% |
| 0.60 mmφ | 39.0% | 36.7% | 34.8% | 32.8% | 30.8% | 28.3% | 27.2% | 25.8% | 23.9% | 22.0% |
| 0.70 mmφ | 40.5% | 38.7% | 36.8% | 35.0% | 33.1% | 31.3% | 29.4% | 27.6% | 25.7% | 24.0% |
| 0.80 mmφ | 42.0% | 40.2% | 38.4% | 36.6% | 34.8% | 33.0% | 31.2% | 29.4% | 27.6% | 26.0% |
| 0.90 mmφ | 43.5% | 41.8% | 40.1% | 38.4% | 36.7% | 35.0% | 33.3% | 31.6% | 29.9% | 28.0% |
| 1.00 mmφ | 45.0% | 43.3% | 41.6% | 39.9% | 38.2% | 36.5% | 34.8% | 33.1% | 31.4% | 30.0% |
1) 一部、実績値ではなく計算値が含まれています。
2) ステンレス板の板厚はアメリカで流通しているゲージ規格をミリに換算しています。
3) 孔配列パターンによっても異なります。詳細はお問い合わせください。
製造元
オーエンスコーニング･リッジビューについて
米国サウスカロライナ州にあるオーウェンス・コーニング・リッジビュー（OCリッジビュー）はオーウェンス・コーニング社の電子ビームドリル加工の研究開発と金属加工部品の製造を担う最新鋭の拠点工場です。
オーウェンス・コーニング社は1975年に電子ビームドリル加工を他社に先駆けて実用化し、スピナーと呼ばれるグラスファイバー製造設備の基幹部品のドリル加工に適用しました。
OCリッジビューは、25年以上にわたり電子ビームドリル加工によりスピナーを製造して世界各地のグループ企業の操業をサポートするとともに、蓄積した経験と技術にもとづく受託加工を外部のお客様にも提供しています。
OCリッジビューは、きめ細かな対応が可能な少人数の専門家グループの利点と、豊富な経営資源と管理体制を持つ大企業の利点の両方を兼ね備えた加工サービス拠点です。
構想から製品化、製品の安定供給まで、安心してお任せいただけます。
奥谷金網製作所は、パンチングメタルを熟知する専門メーカーとして、製造元との綿密な打ち合わせを行ない、お客様に高品質・低価格のEBD加工サービス・加工製品をお届けします。
